![Echelle déployable rétractable Mini-JOMY Animation d'une échelle déployable/rétractable Mini-JOMY.](/Echelle-deployable-retractable-Mini-JOMY_gif5945.gif)
Echelle Mini-JOMY
- check Principalement pour l'accès.
- check Ouverture instantanée.
- check Solution discrète.
- check Protégée contre l'usage abusif.
L'échelle rétractable compacte
Conçue par notre propre bureau d'études selon les normes en la matière et depuis les années 70, l'échelle en aluminium anodisé Mini-JOMY est extrêmement légère mais peut supporter la charge incroyable de 2.500 Kg (35 adultes de corpulence moyenne)! Compacte mais solide!
Elle n'est certes pas équipée du garde-corps, ni des poignées d'ouverture inépendantes multiples, et n'offre pas les possibilités de hauteur de sa grande soeur l'Echelle JOMY, mais reste néanmoins tout à fait adaptée à l'évacuation incendie de petites habitations ou de bureaux qui ne dépassent pas 2 étages.
Sa solidé, sa simplicité et sa conception caissonnée la rendent très populaire pour l'accès en hauteur dans les environements industriels où le gain d'espace est souvent primordial.
L'Echelle Mini-JOMY peut être protégée contre l'usage non-authorisé par l'utilisation d'un cadenas sur le verrou inférieur.
![Echelle d'évacuation incendie déployable pour batiment à 2 étages about_img_description0_5713](/Echelle-d-evacuation-incendie-deployable-pour-batiment-a-2-etages_cmd5713.jpg)
Caractéristiques principales |
|
---|---|
Application préconisée | Principalement pour l'accès. Evacuation d'un building 2 étages (un déclencheur). |
Hauteur maximale | Jusqu’à +/- 15 m de hauteur. |
Mécanisme d’ouverture | 1 ou maximum 2 verrous simples. |
Charges autorisées | Echelons : 350 Kg. Echelle entière : 2.500 Kg. |
Ancrages | Un ancrage tous les 1 m. |
Garde-corps | Pas disponible. |
Ligne de vie fixe anti-chute | En option. |
![Echelle déployable rétractable utilisée pour l'entretien sur un toit about_guard_img_description_5715](/Echelle-deployable-retractable-utilisee-pour-l-entretien-sur-un-toit_cmd5715.jpg)
Sur base des besoins les plus communs et afin de vous aider à choisir l'échelle la plus adaptée à votre situation, nous avons réuni ci-après les configurations habituelles de l'Echelle Mini-JOMY.
Merci d'utiliser ces références pour rendre le processus de commande le plus efficace possible:
1. Hauteurs habituelles
![]() |
|||
Référence | MJ03 | MJ13 | Pour 3 étages, veuillez choisir l'Echelle JOMY |
Hauteur fermée (mm) | 5180 | 8180 | |
Hauteur ouverte (mm) | 4670 | 7670 | |
Echelon le plus haut (mm) | 4520 | 7520 |
- info Veuillez noter que ces mesures peuvent être adaptées à vos besoins spécifiques par nos ingénieurs.
2. Distance du mur

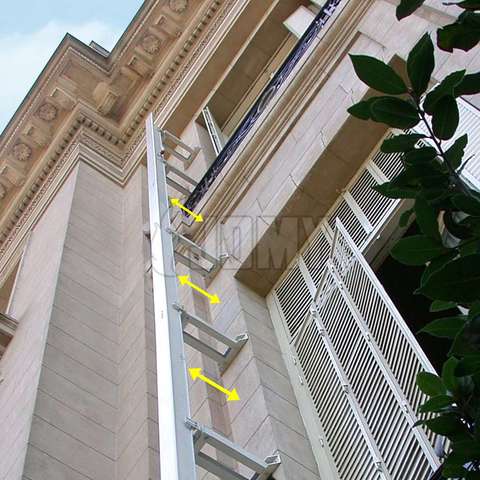

![Echelle Mini-JOMY installée à une certaine distance de la façade Echelle Mini-JOMY installée à une certaine distance de la façade grâce à l'utilisation de supports de fixation spécifiques.](/Echelle-Mini-JOMY-installee-a-une-certaine-distance-de-la-facade_cmd5709.jpg)
Nos différents supports de fixation permettent à l'échelle d'être sécurisée malgré la présence de décorations de façade, d'appuis de fenêtre extérieurs ou encore de tubes et de cables techniques.
Référence | JMB00 | JMB25 | JMB50 | JMB80 | JMB100 |
Distance (mm) | 0 | 25 | 50 | 80 | 100 |
Référence | Distance (mm) |
JMB00 | 0 |
JMB25 | 25 |
JMB50 | 50 |
JMB80 | 80 |
JMB100 | 100 |
3. Options
![Echelle déployable rétractable Mini-JOMY - Couleur RAL (peinture polyester) Couleur RAL (peinture polyester)](/Echelle-deployable-retractable-Mini-JOMY---Couleur-RAL--peinture-polyester-_cxs5558.jpg)
Couleur RAL (peinture polyester)
![Echelle déployable rétractable Mini-JOMY - Balcon d'accès Balcon d'accès](/Echelle-deployable-retractable-Mini-JOMY---Balcon-d-acces_cxs5555.jpg)
Balcon d'accès
![Echelle déployable rétractable Mini-JOMY - Profilé de renfort Profilé de renfort](/Echelle-deployable-retractable-Mini-JOMY---Profile-de-renfort_cxs5557.jpg)
Profilé de renfort
![Echelle déployable rétractable Mini-JOMY - Blocage de l’échelle en absence de socle en béton Blocage de l’échelle en absence de socle en béton](/Echelle-deployable-retractable-Mini-JOMY---Blocage-de-l-echelle-en-absence-de-socle-en-beton_cxs5560.jpg)
Blocage de l’échelle en absence de socle en béton
![Echelle déployable rétractable Mini-JOMY - Détecteur d'ouverture Détecteur d'ouverture](/Echelle-deployable-retractable-Mini-JOMY---Detecteur-d-ouverture_cxs5561.jpg)
Détecteur d'ouverture
![Echelle déployable rétractable JOMY - Rail de ligne de vie Rail de ligne de vie installé sur une échelle déployable JOMY.](/Echelle-deployable-retractable-JOMY---Rail-de-ligne-de-vie_cxs6067.jpg)
Rail de ligne de vie
Plans CAD
Échelle Mini-JOMY - perpendiculaire au mur
Échelle Mini-JOMY avec profil U de dépassement
Échelle Mini-JOMY avec profil U de renfort
Échelle Mini-JOMY avec ligne de vie - Perpendiculaire au mur
Balcon d'accès standard pour l'échelle JOMY
